近日，四川大学考古文博学院与四川省文物考古研究院合作，在国际期刊《亚洲考古研究》上发表论文，宣布经过金相学与SEM－EDS分析等科学手段，确认三星堆遗址7号“祭祀坑”出土铁质文物（K7QW－TIE－1）为陨铁制品，是目前中国西南地区青铜时代最早的陨铁文物。

据主持7号“祭祀坑”发掘工作的四川大学教授黎海超介绍，2021年考古工作者在坑底的东壁南侧发现了一个形似长条状的器物。因锈蚀严重，该器物器型已难分辨，器身长约20.05厘米，宽5.27厘米至7.90厘米。

研究团队把器物本体上脱落的一枚碎片作为全面科学分析的攻关对象。通过便携式X射线荧光光谱、金相显微分析、扫描电镜能谱分析等多种检测手段，对器物成分与微观组织结构开展系统研究。

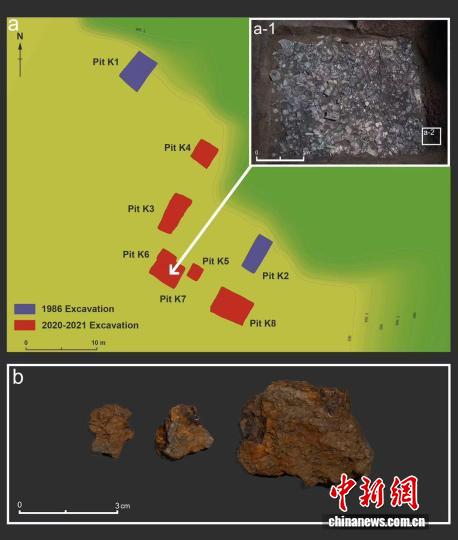

此图上部为“祭祀坑”点位图，下为新发现的陨铁器物。受访者供图

金相观察显示，用2%硝酸酒精溶液浸蚀后的样品呈现均匀等轴铁素体晶粒，晶粒无拉伸形变，组织为单相铁素体，说明这件陨铁器物并未经过明显冷加工处理；扫描电镜能谱分析结果显示：铁元素含量约77.80%、镍含量约19.84%，微观尺度下元素分布均匀，这种高镍且成分极致均匀的合金特征，是商代晚期古代冶铸炉窑技术完全无法复刻的。

黎海超表示，高镍含量及其微区均一性是判定陨铁来源的关键证据——镍在铁中的扩散速率具有显著方向性与温度依赖性。“晚商时期，目前已知的冶炼技术条件下难以实现此类均匀高镍铁合金的制备，分析数据由此可以明确排除这件器物是人工冶炼所致，确认其为陨铁制品。”

“这是迄今在中国西南地区发现的最早陨铁文物，也是目前中国已知同类文物中体积最大的一件。”黎海超介绍，中国西南地区青铜时代一直缺乏陨铁使用证据，本次发现填补了这一学术空白，证明三千年前古蜀先民已具备辨识陨铁、加工陨铁的成熟能力，重塑了学界对古蜀文明科技水平、青铜时代跨区域文化技术交流格局的传统认知。“并且与中原地区常见的青铜—陨铁复合器不同的是，三星堆陨铁器为纯陨铁制品，体现出独特的冶金传统。”

（记者岳依桐）

*本网站有关内容转载自合法授权网站，如果您认为转载内容侵犯了您的权益，
请您来信来电(024-23187042)声明，本网站将在收到信息核实后24小时内删除相关内容。
